螺纹内藏式安装型

✔  夹紧力1.25kN

✔  拉紧力5kN

✔  重复定位精度＜0.005mm

✔  直径45mm，总厚20mm，重0.15kg

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

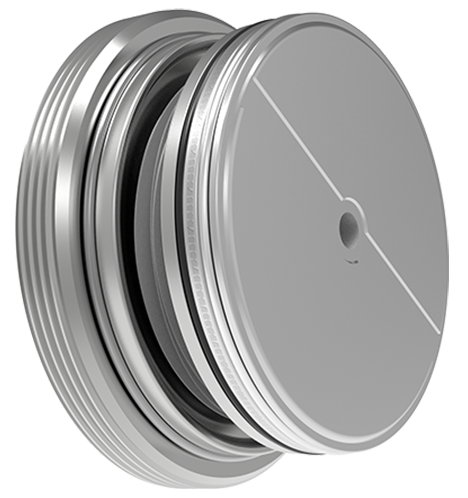

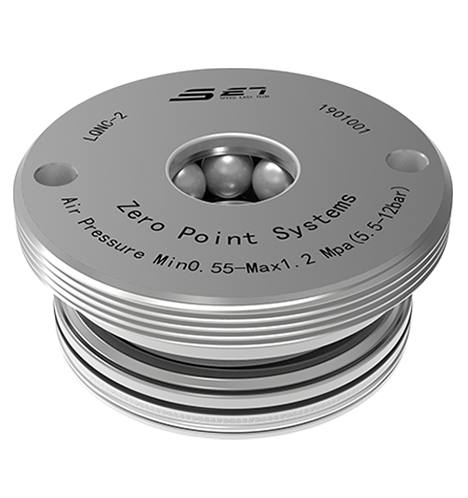

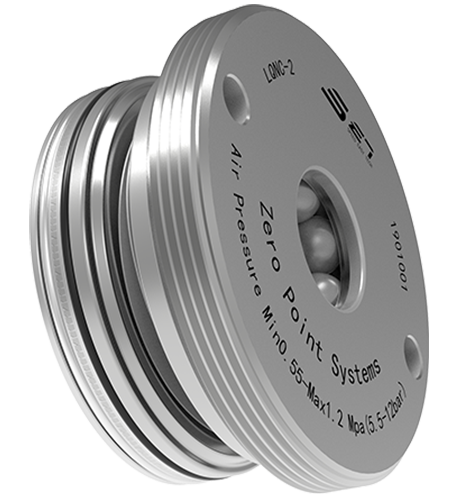

螺纹内藏式安装型



      螺纹内藏式安装型零点定位器直径45mm，总厚20mm，重0.15kg，

是气压内藏式安装型的小号零点定位器，通过气压解锁，弹簧机械进行锁

紧。重复定位精度＜0.005mm，单颗定位器夹紧力1.25kN，拉紧力5kN。

与传统的内藏式安装型的安装方式不同，此款定位器的安装方式是通过螺纹

旋转安装，比较适用于小型且重量较轻工况的工装快换。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 气压解锁，弹簧机械锁紧；

  • 表面及活塞硬化处理；

  • 使用时可切断压力源，夹紧力稳定。

苏州速易德工业装备系统有限公司（中文）

  • 材质：硬化不锈钢；

  • 重复定位精度<0.005mm;

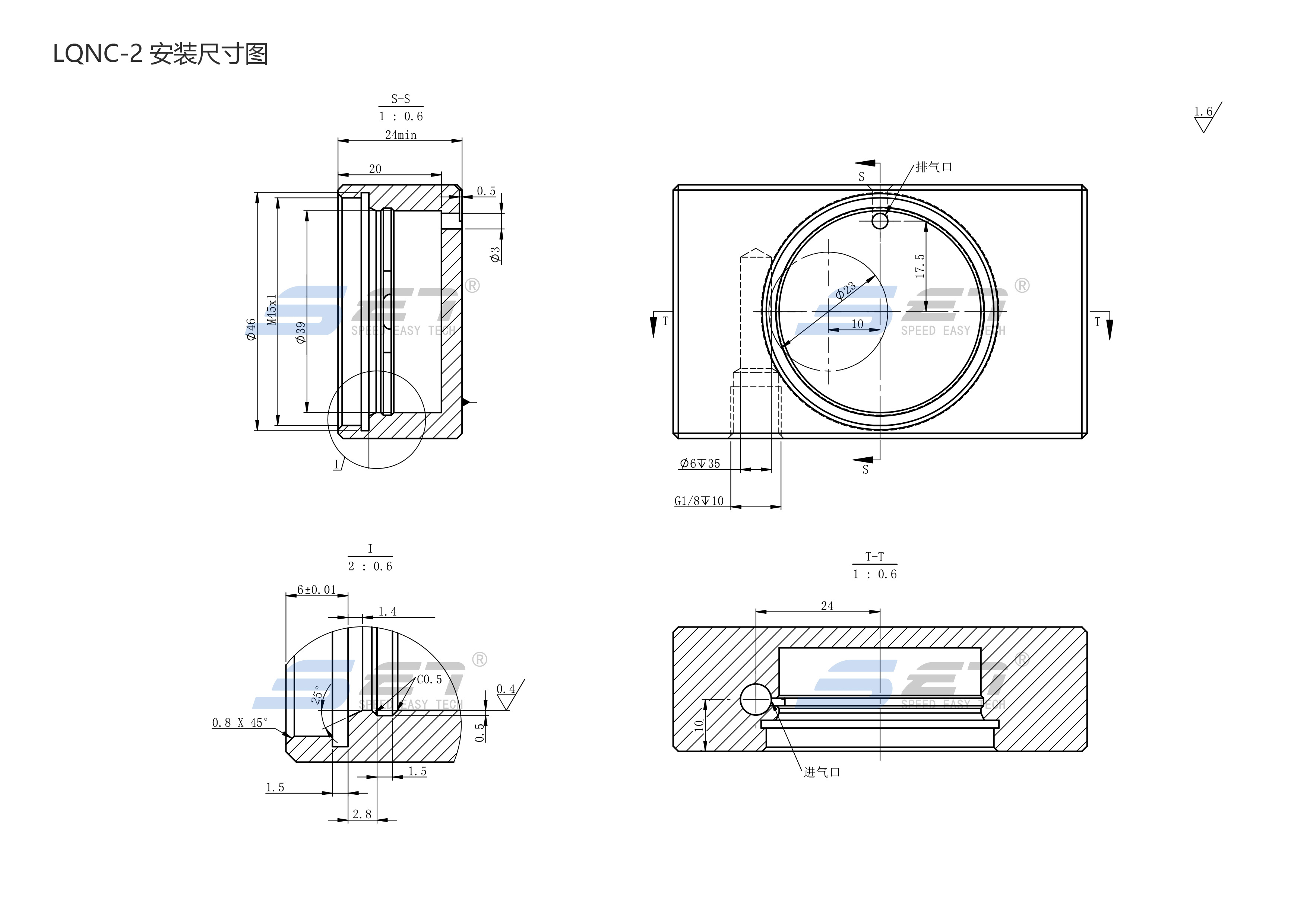

产品尺寸图

订货编号
 解锁方式
夹紧力(kN)
拉紧力(kN)
 吹气

重量（kg）

LQNC-2

气压

1.25

5

√

0.15

订货编号

DN

ØD(h6)

 ØD1

D2

H

H1(±0.005)

 ØR

LQNC-2

M45x1 39

13

36

20

6

4.1

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）

螺纹内置安装型

  1. 螺纹内置安装式零位器直径45mm，总厚度20mm，重量0.15kg。
  2. 压力内置式安装式小型零位器，气压解锁，弹簧机械锁紧。
  3. 重复定位精度<0.005mm，单台定位器夹紧力1.25kN，拉紧力5kN。
  4. 与传统的内置式安装方式不同，该定位器的安装方式为螺杆旋转安装。
  5. 更适合工装快换的小型轻量工况。
