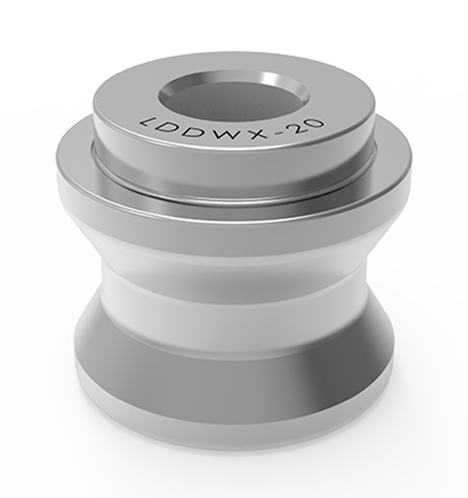

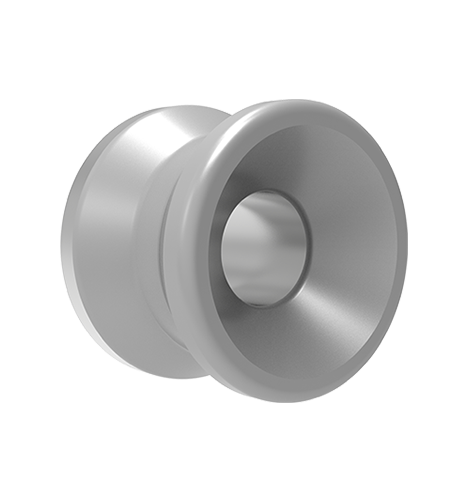

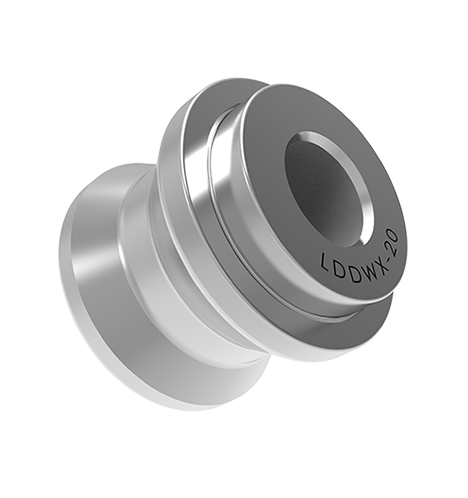

定位拉钉

✔  限制X、Y方向自由旋转

✔  适用于直柱球锁型零点定位器

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

定位拉钉

表面硬化处理。
高28mm，重105g。
起到限制X、Y方向自由旋转作用。
适用于直柱球锁型零点定位器。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 精度要求高，表面硬化处理；

  • 适用于直柱球锁型零点定位器。

苏州速易德工业装备系统有限公司（中文）

  • 起到限制X、Y方向自由旋转作用；

产品尺寸图

订货编号

ØDN

 ØD1
(-0.002/-0.01)		 ØD2 H H1 T 重量（g）
DWJT-2 13 10 6.2 11 8.9 2.1 6
DWJT-5 18 14 8.2 15.5 12.8 2.7 16
DWJT-10 22 15 8.3 19.3 16.3 3 30
DWJT-20 32 25 12.2 28 23 5 105
DWJT-40 40 30 16.3 34 29 5 188
