台面式带传感器型

✔  夹紧力5kN，拉紧力13kN

✔  重复定位精度＜0.005mm

✔  温度使用范围-20℃~80℃

✔  带夹紧，放松检测接口，输出PNP高电平信号

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

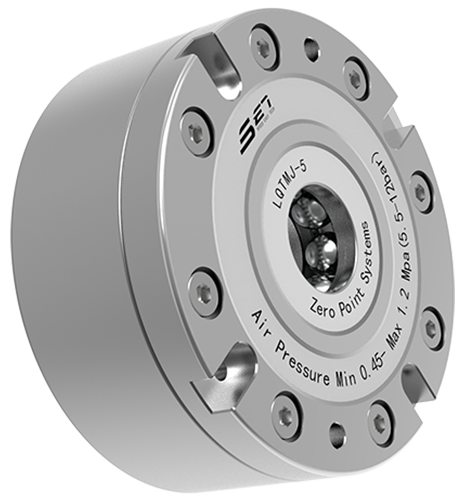

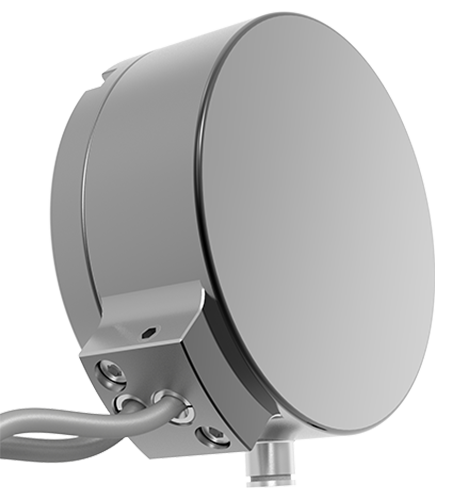

台面式带传感器型

零点定位器内置传感器包含两个感应状态（打开/锁紧），

通过气压解锁，弹簧机械锁紧。

重复定位精度＜0.005mm。
温度使用范围-20℃~80℃，

适用于自动化搬运抓取领域及换模、焊接生产线。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 气压解锁，弹簧机械锁紧；

  • 重复定位精度<0.005mm；

  • 使用时可切断压力源，夹紧力稳定。

苏州速易德工业装备系统有限公司（中文）

  • 材质：硬化不锈钢；

  • 带夹紧，放松检测接口，输出PNP高电平信号；

产品尺寸图

订货编号 解锁方式 夹紧力(kN) 拉紧力(kN) 吹气 重量（kg）
LQTMJ-5 气压 5 13 X 1.2

订货编号 ØDN ØD D1 ØD2 H(±0.015)

H1(±0.005)

 H2 M ØR
LQTMJ-5 78 18 24 65 33.5 8.5 16.5 4xM4 4
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）

台面式带传感器型

  1. 单台定位器夹紧力5kN，拉紧力13kN；
  2. 零位定位系统重复定位精度<0.005mm
  3. 零定位系统工作温度-20℃~80℃
  4. 工具托盘安装倾斜装卸10°
  5. 工装托盘安装偏心装卸max：±3mm
