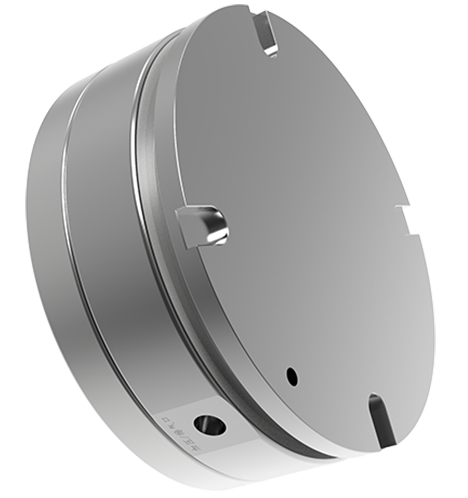

台面式安装型

✔  夹紧力17kN，拉紧力55kN

✔  重复定位精度＜0.005mm

✔  温度工作范围 -20℃~80℃

✔  通过定制压板可直接安装在T型工作台上

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

台面式安装型

通过气压解锁，弹簧机械锁紧。

锁定状态下可随时切断压力源，使用时无需连接气源。
重复定位精度＜0.005mm。

温度范围-20℃~80℃。
适用于需要减少夹具更换时间的机械加工行业。

金属或非金属切削领域。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 气压解锁，弹簧机械锁紧；

  • 重复定位精度<0.005mm；

  • 使用时可切断压力源，夹紧力稳定。

苏州速易德工业装备系统有限公司（中文）

  • 材质：硬化不锈钢；

  • 通过定制压板直接安装在T型工作台上；

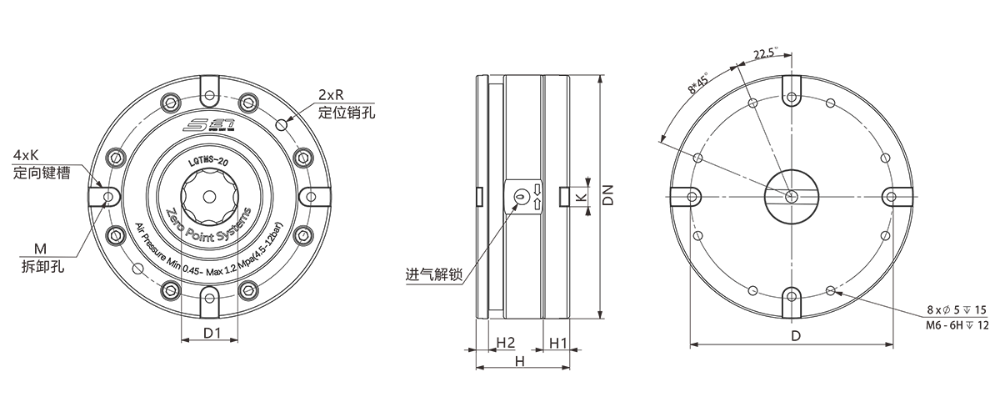

产品尺寸图

订货编号 解锁方式 夹紧力(kN) 拉紧力(kN) 吹气 重量（kg）
LQTMS-5 气压 5 13 ※ 0.9
LQTMS-10 气压 10 25 ※ 2.6
LQTMS-20 气压 17 55 ※ 5.8

※ 吹气功能为选配项

订货编号 ØDN ØD ØD1 H H1 H2 R M K
LQTMS-5 78 65 18 33.5 8.5 4.5 4 4xM4 /
LQTMS-10 112 92 22 38 10 5.5 5 4xM6 /
LQTMS-20 138 115 32 53 15 7 6 4xM6 10
