自动化零点定位器

✔  重复定位精度≤0.005mm

✔  四周凸台接触，每个凸台均清洁

✔  具有排气增压，就位放松检测功能

✔  整体采用全密封设计

✔  含表面吹气清洁功能

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

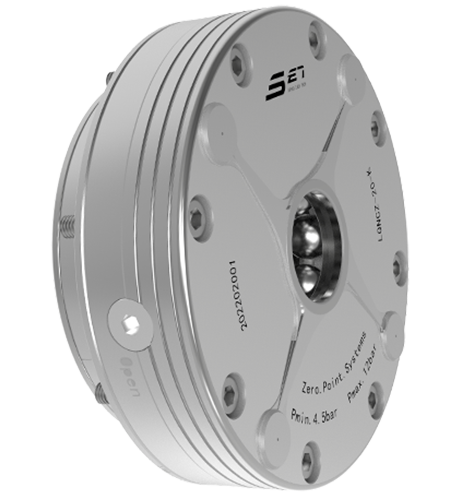

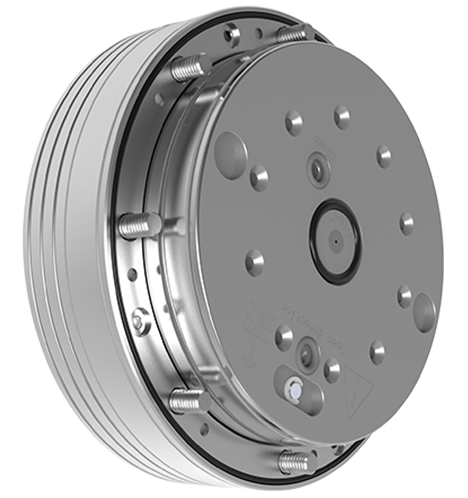

自动化零点定位器

采用全新设计结构——全包裹式设计，形成全密封系统，将所有脏污隔绝在外。
增加了一个垫片，可通过调整垫片，精密调整高度，适用更多更为复杂工况。
含表面吹气清洁功能，带夹紧、气密性检测接口，具有中心吹气接口，防止铁屑进入。
重复定位精度≤0.005mm。
适用于自动化领域.

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 气动解锁，弹簧机械锁紧；

  • 重复定位精度<0.005mm;

  • 具有气密性就位、放松检测接口；

苏州速易德工业装备系统有限公司（中文）

  • 材质：硬化不锈钢；

  • 含表面吹气清洁功能；

  • 含中心吹气接口，防止铁屑进入。

产品尺寸图

订货编号
 解锁方式 夹紧力(kN) 拉紧力(kN) 吹气 重量（kg）
LQNCZ-20-K 气压 17 55 √ 4.25
LQNCZ-40-K 气压 40 105 √

5.8
LQNCZ-60-K 气压 52 130 √ 8.2

订货编号 ØDN

ØD(k7)

 ØD1 ØD2 H

H1(±0.005)

 M
LQNCZ-20-K 138 112 112 122 32 32 M6
LQNCZ-40-K 172 140 152 152 25 38 M8
LQNCZ-60-K 188 150 150 166 39 39 M8
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）

自动化零点定位器

  1. 尺寸直径Ø：138x53mm
  2. 定位器夹紧力：17kN
  3. 定位器拉紧力：55kN
  4. 重复定位精度＜0.005mm
  5. 释放压力Min：0.45MPa / Max：1.2MPa
  6. 温度工作范围：-20~80℃
  7. 偏心距：±5mm
