手动式安装型

✔  夹紧力17kN

✔  拉紧力55kN

✔  重复定位精度＜0.005mm

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

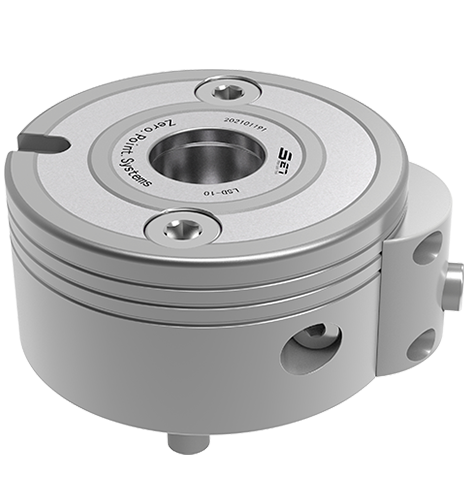

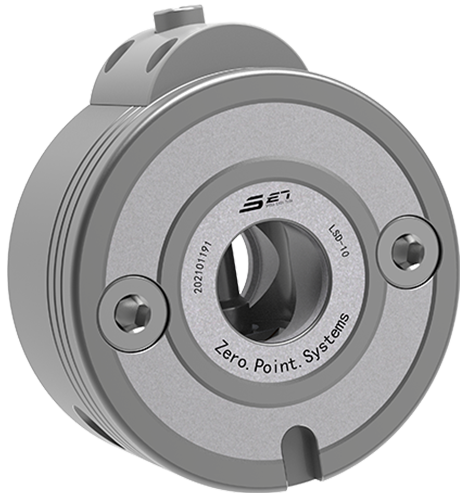

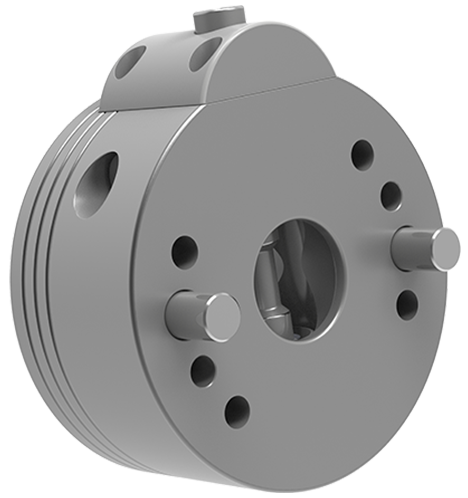

手动式安装型

手动进入夹紧或方式状态；
重复定位精度小于0.005mm；

单颗定位器夹紧力17kN，拉紧力55kN；
适用于需减少夹具更换时间的加工行业；

适用于金属或非金属切削领域。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 手动进入夹紧或放松状态；

  • 重复定位精度<0.005mm。

苏州速易德工业装备系统有限公司（中文）

  • 材质：硬化不锈钢；

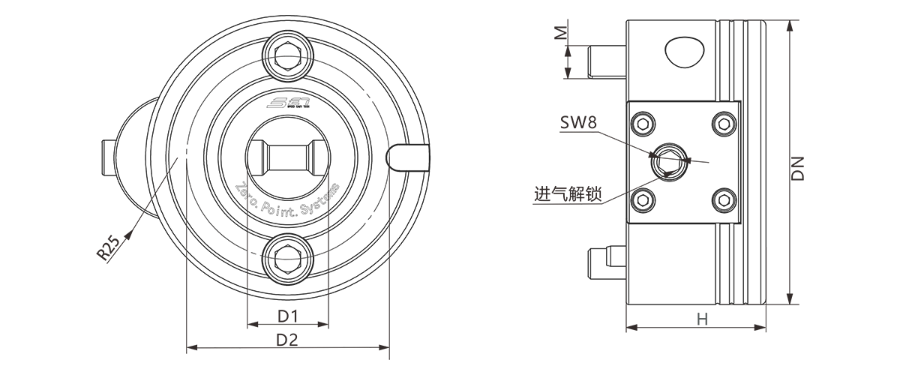

产品尺寸图

订货编号
 解锁方式 夹紧力(kN) 拉紧力(kN) 操作扭矩（N·m） 重量（kg）
LSD-10 手动 10 25 30 3.3
LSD-20 手动 17 55 50 6.6
LSD-40 手动 40 105 70 9.6

订货编号 ØDN ØD1 ØD2 H M
LSD-10 112 32 80 55 2xM12
LSD-20 138 32 90 55 2xM12
LSD-40 148 40 102 70 4xM12
