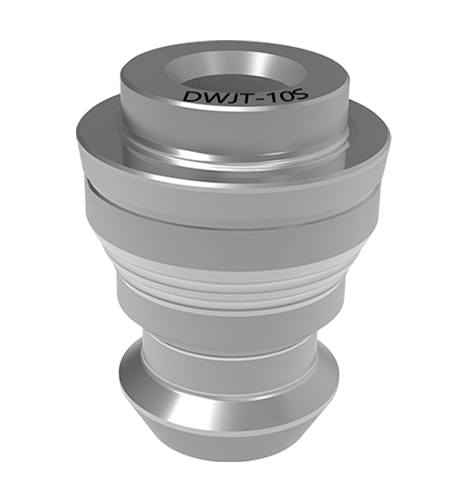

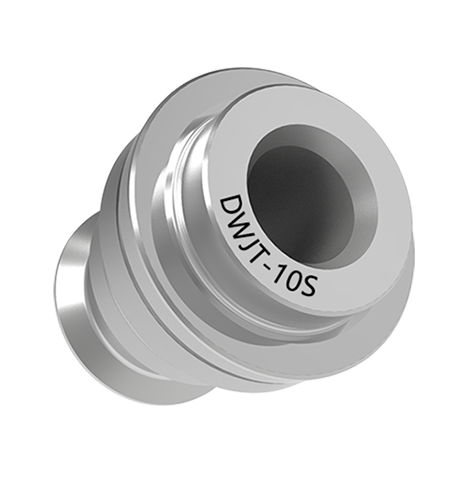

定位拉钉(Q10S/Q40S专用)

✔  X、Y轴方向的自由度限制

✔  短锥球锁紧型Q10S、Q40S零定位器专用

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

定位拉钉(Q10S/Q40S专用)

定位销，表面硬化处理。
高35.5mm，重80g。

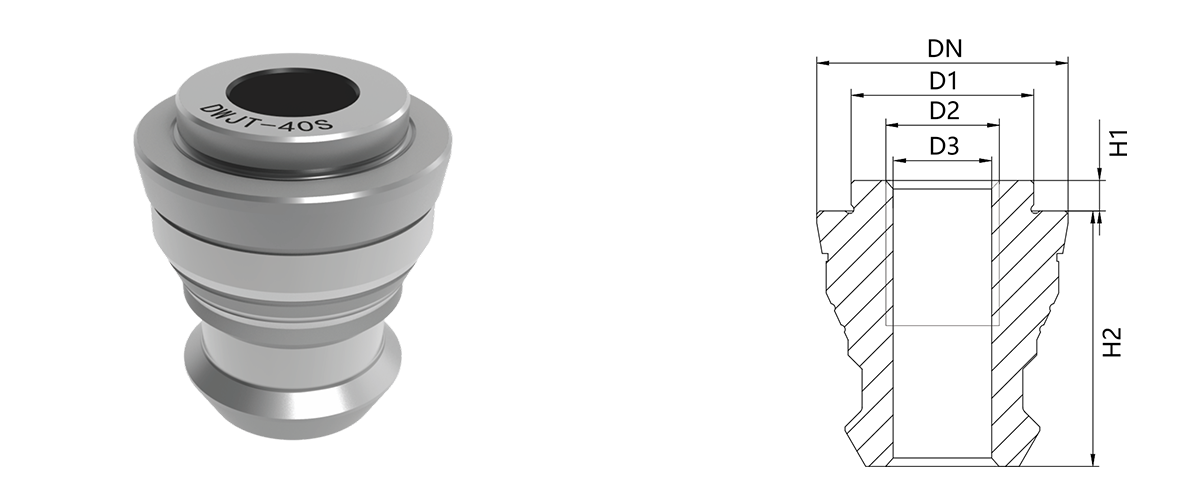

起到限制X轴、Y轴方向自由度作用。
适用于短锥球锁型Q10S、Q40S零点定位器。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 表面硬化处理；

  • 起到限制X、Y方向自由度的作用；

苏州速易德工业装备系统有限公司（中文）

  • 精度高；

  • 适用于短锥球锁紧型Q10S/Q40S零定位器。

产品尺寸图

订单编号 ØDN ØD1 ØD2 ØD3 H1 H2 重量（g）
DWJT-10S 28 20 M12↧17 10.3 5 30.5 80
DWJT-40S 42 30 M20↧20.5 16.5 5 42 240
