手动锥面下拉型(凸缘型)

✔  重复定位精度＜0.005mm

✔  夹紧力8kN

✔  容许紧固扭矩8Nm

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

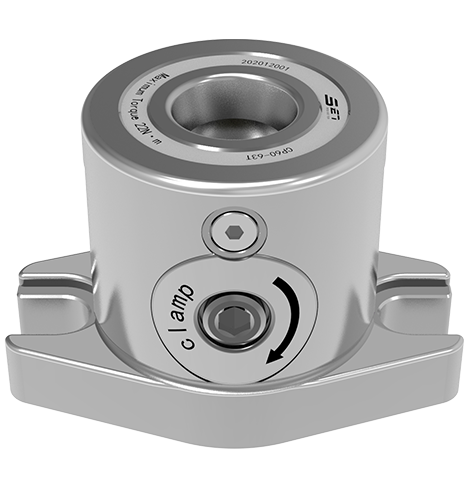

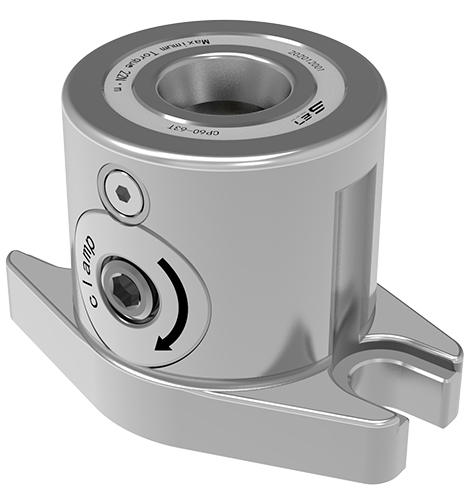

手动锥面下拉型（凸缘型）零点定位器

硬化不锈钢材质。
手动进行解锁、夹紧。
重复定位精度＜0.005mm，单个定位器夹紧力8kN，容许紧固扭矩8Nm。
适用于模具加工装配领域及快速调整定位器中心距工况。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 手动解锁、夹紧；

  • 重复定位精度<0.005mm;

苏州速易德工业装备系统有限公司（中文）

  • 材质：硬化不锈钢；

  • 具有高夹持力。

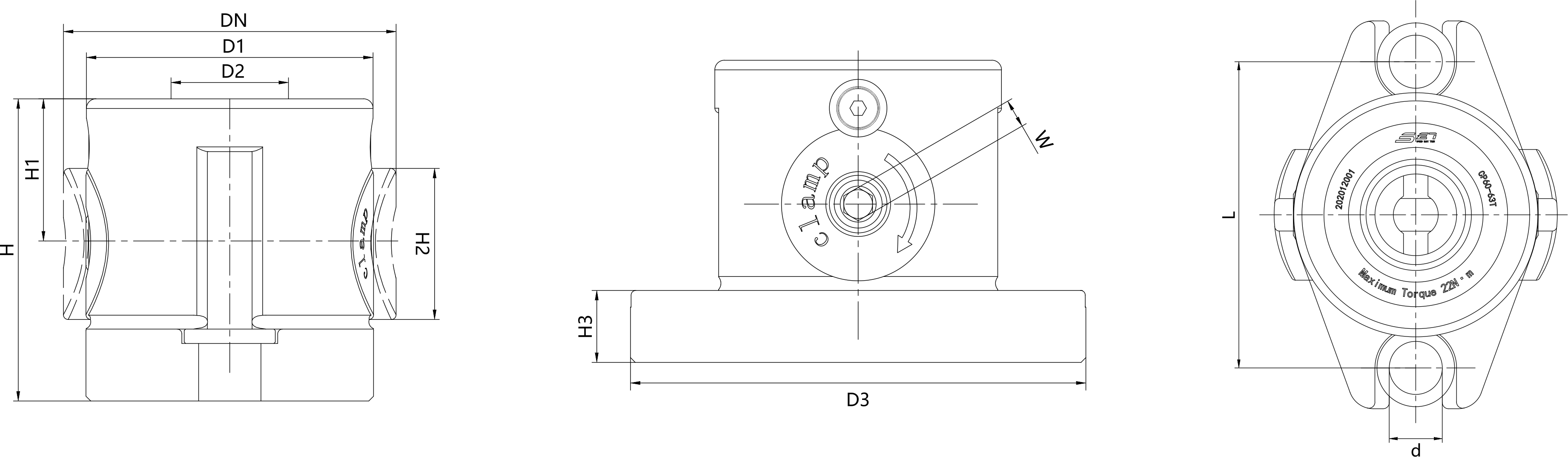

产品尺寸图

尺寸编号 解锁方式 夹紧力(kN)
容许紧固扭矩（Nm）
 重量（kg）
CP40-40T 手动 8 8 0.8
CP60-63T 手动 15 22 1.4
CP80-80T 手动 25 50 3.3

尺寸编号 DN D1 ØD2 D3

H (±0.01)

 H1 H2 H3 L d W
CP40-40T 46 40 12 65 40 20 22 10 50 9 4
CP60-63T 69 60 18 95 63 30 32 15 75 13 6
CP80-80T 91 80 22 130 80 40 44 20 100 17 8
