手动锥面下拉型(双头型)

✔  重复定位精度＜0.005mm

✔  夹紧力8kN

✔  容许紧固扭矩8Nm

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

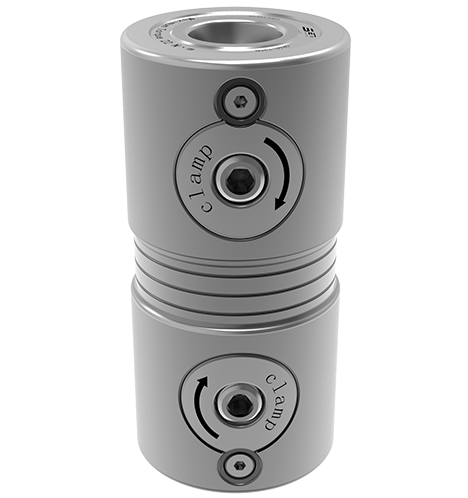

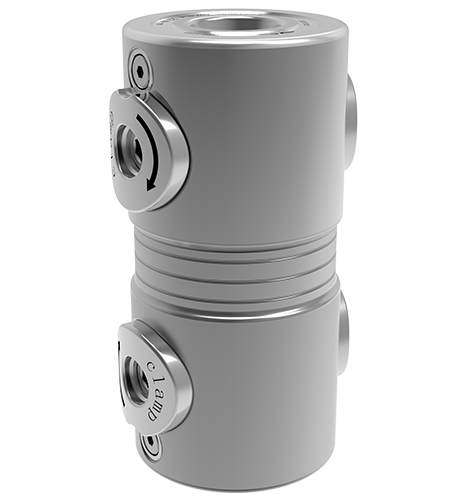

手动锥面下拉型（双头型）零点定位器

硬化不锈钢材质。

手动进行解锁、夹紧。

重复定位精度＜0.005mm，单个定位器夹紧力8kN，容许紧固扭矩8Nm。

适用于模具加工装配领域及快速调整定位器中心距工况。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 手动解锁、夹紧；

  • 重复定位精度<0.005mm;

苏州速易德工业装备系统有限公司（中文）

  • 材质：硬化不锈钢；

  • 具有高夹持力。

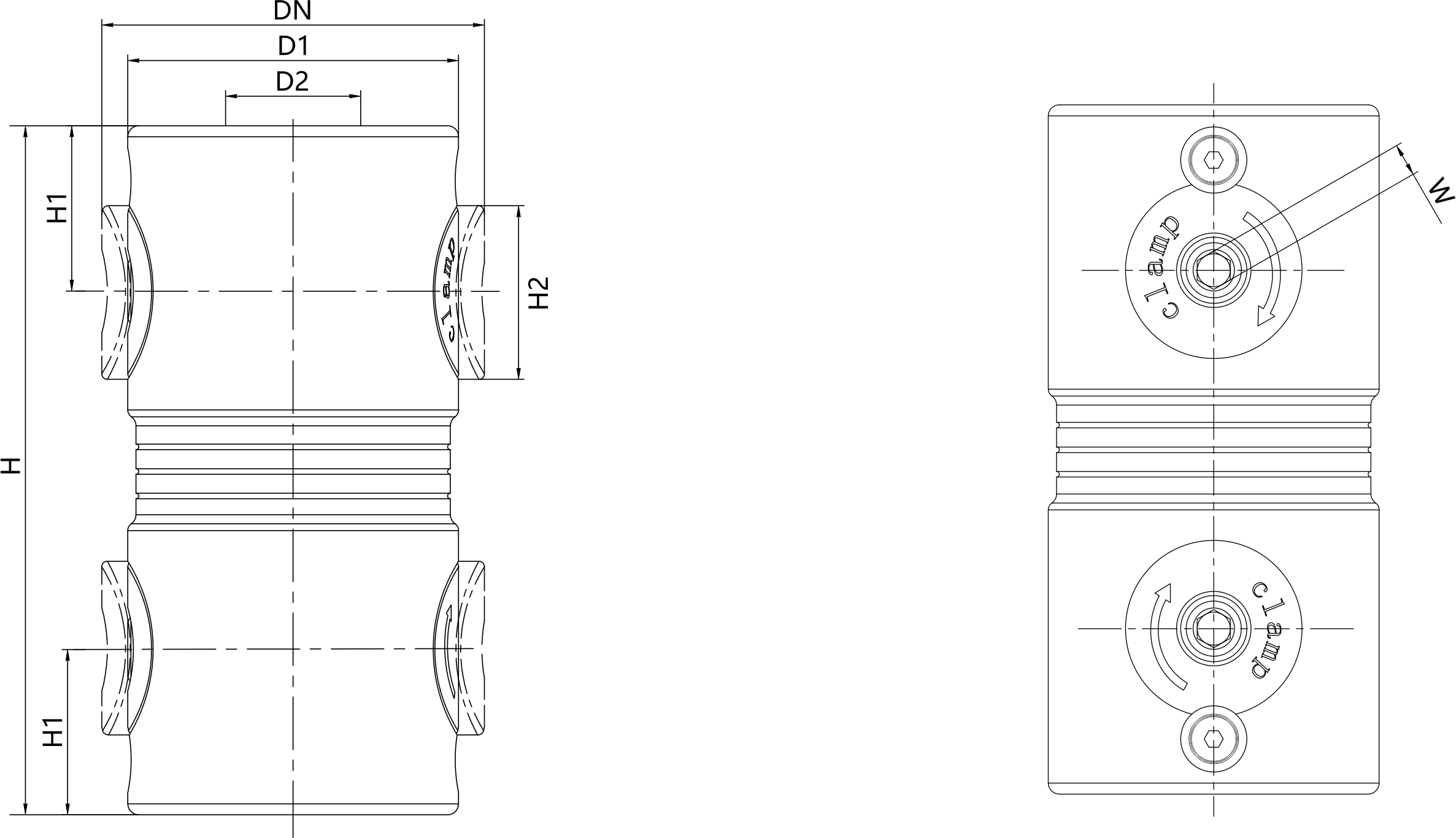

产品尺寸图

订货编号 解锁方式 夹紧力(kN)
容许紧固扭矩（Nm）
 重量（kg）
CP40-80D 手动 8 8 2
CP60-125D 手动 15 22 2.6
CP80-160D 手动 25 50 5.8

订货编号 DN D1 ØD2 H (±0.01)

H1

 H2 W
CP40-80D 46 40 12 80 20 22 4
CP60-125D 69 60 18 125 30 32 6
CP80-160D 91 80 22 160 40 44 8
