定位锁紧球锁

✔  重复定位精度<±0.013mm

✔  几秒内精准切换工件托盘

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

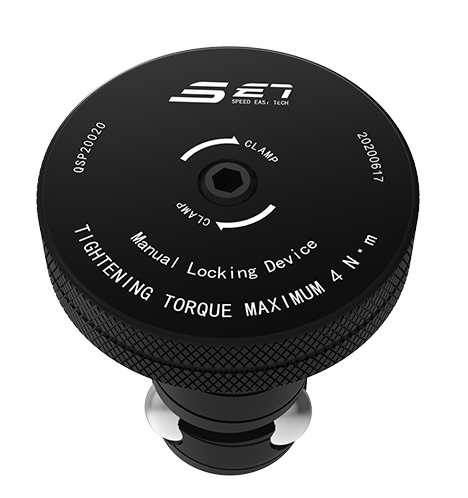

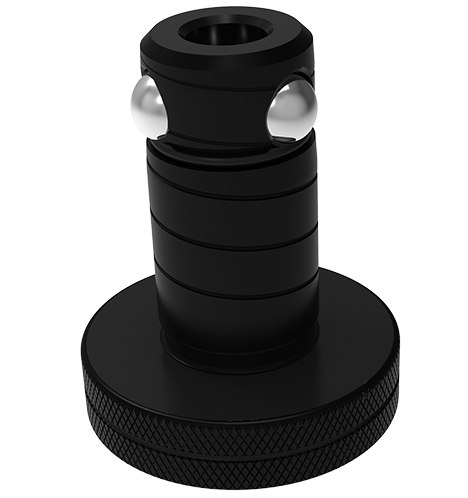

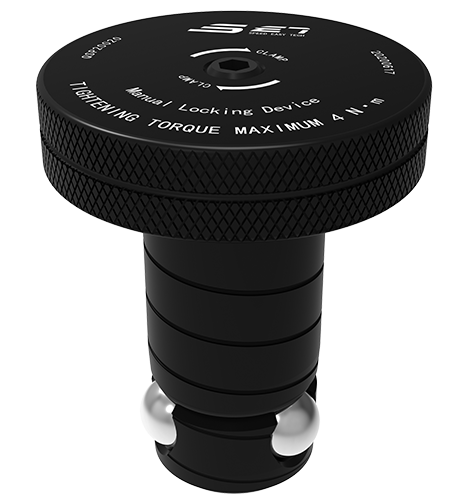

定位锁紧球锁

可手动快速打开和锁紧。
与接收套和定位套配合使用，工件托盘可在几秒钟内准确切换， 大限度地利用工作台。
硬化合金钢材质，表面及螺杆硬化处理。
适用于金属或非金属加工。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 手动快速打开和锁紧；

  • 表面及螺杆硬化处理；

  • 与接受套和定位套配合使用，工件托盘可在几秒钟内准确切换；

苏州速易德工业装备系统有限公司（中文）

  • 材质：硬化合金钢；

  • 重复定位精度<±0.013mm；

  • 工作台得到 大程度的利用。

产品尺寸图

订货编号 夹紧力(kN) 扭紧力矩（Nm）
过渡板厚度±0.13
 D1 ØD2 H H1 M SW 重量（g）
QSP-16020 5.3 4.5 20 32 16 36.5 8 M6 3 100
QSP-16025 5.3 4.5 25 32 16 41.5 8 M6 3 110
QSP-20020 13.3 5.3 20 40 20 39.5 10 M6 3 200
QSP-20025 13.3 5.3 25 40 20 44.5 10 M6 3 230
QSP-25020 30 11 20 45 25 44 10 M8 4 270
QSP-25025 30 11 25 45 25 49 10 M8 4 300
QSP-30020 44 18 20 50 30 49 13 M10 5 360
QSP-30025 44 18 25 50 30 54 13 M10 5 400
