圆锥销

✔ 顶起力300N

苏州速易德工业装备系统有限公司（中文）

详图

苏州速易德工业装备系统有限公司（中文）

苏州速易德工业装备系统有限公司（中文）

苏州速易德工业装备系统有限公司（中文）

联系我们

产品参数

尺寸图

资料下载

相关配件

产品概述

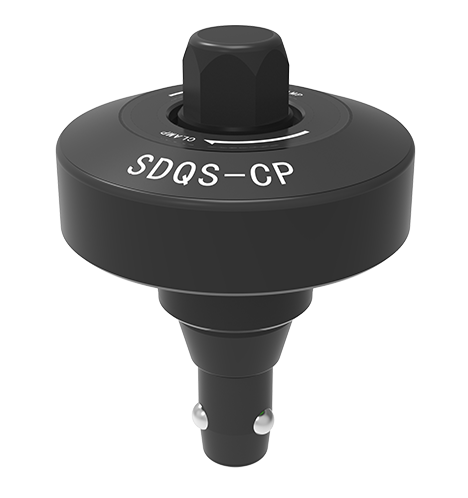

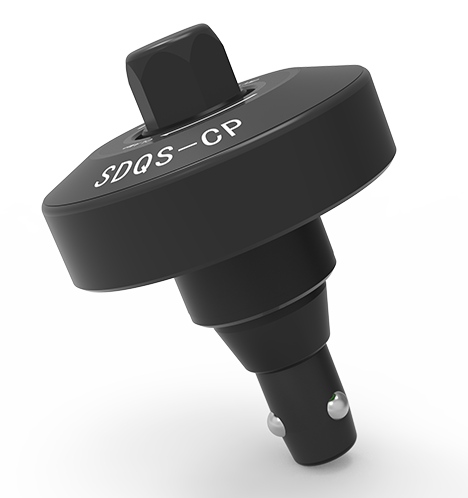

圆锥销

材质为不锈钢。表面及螺杆硬化处理。

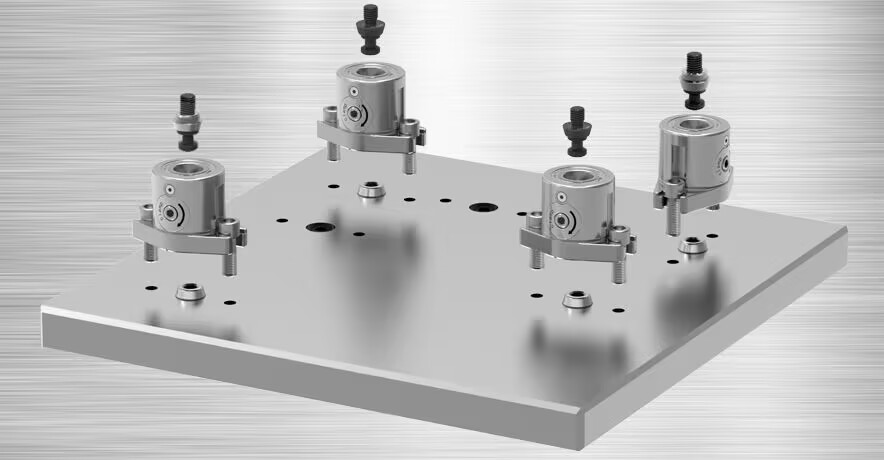

可与圆锥接受套SDQS-5-C配合使用。

苏州速易德工业装备系统有限公司（中文）

产品特点

手动夹紧和解锁；
表面及螺杆均经过硬化处理。

苏州速易德工业装备系统有限公司（中文）

材质：不锈钢（或客户选择） ;

产品尺寸图

订货编号	配套套子	夹紧力（kN）	容许紧固扭矩（Nm）	解锁方式	重量（g）
SDQS-5-CP	SDQS-5-C	1.7	2	手动	134
SDQS-5-SP	SDQS-5-S	1.7	2		133
SDQS-10-CP	SDQS-10-C	3	4		241
SDQS-10-SP	SDQS-10-S	3	4		239
SDQS-20-CP	SDQS-20-C	4.5	7		457
SDQS-20-SP	SDQS-20-S	4.5	7		453

订货编号	A	B	C	D	E	F (g6)	G (-0.02 -0.06)	H1	H2	H3	H4
SDQS-5-CP	10	30	M4*0.7↧6	39	9	18	/	22	12	9.5	30
SDQS-5-SP	10	30		39	9	/	18	22	12	9.5	30
SDQS-10-CP	13	37		46	12	22	/	27	14	14.5	40
SDQS-10-SP	13	37		46	12	/	22	27	14	14.5	40
SDQS-20-CP	17	45	M4*0.7↧6	56	16	28	/	34	16	19.5	51
SDQS-20-SP	17	45	M4*0.7↧6	56	16	/	28	34	16	19.5	51
