正装型接受套

✔  重复定位精度<±0.013mm

✔  将接受套置于夹具切换板中，与球锁及接受套配合使用

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

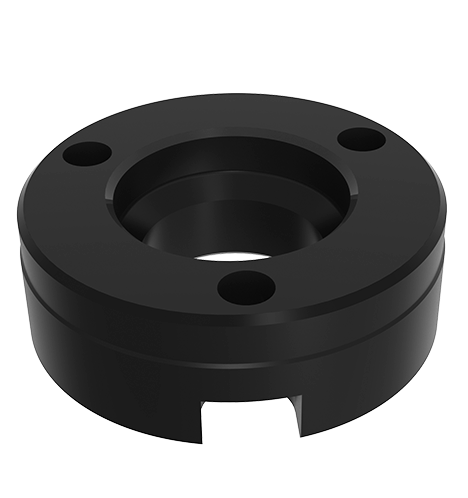

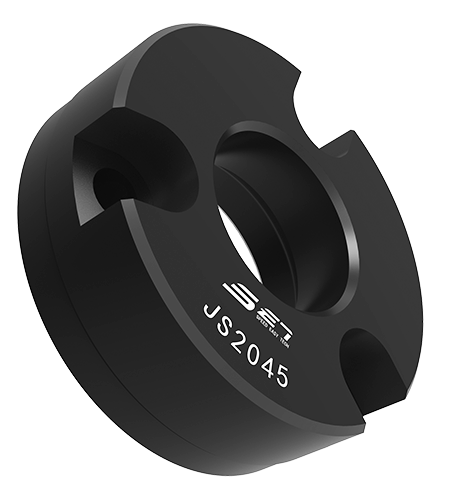

正装型接受套

其高度为11.56mm，重量为60g。其本体为四氧化三铁膜淬火回火。

其重复定位精度＜±0.013mm。

将定位套放入夹具切换板上，与球锁和接受套配合。

附：重复定位精度取决于定位套。使用两个一级定位套时，若两孔中心距在公差范围内 ±0.005mm，则重复定位精度可保持在±0.013mm以内。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 本体：四氧化三铁膜淬火回火。

苏州速易德工业装备系统有限公司（中文）
产品尺寸图

尺寸编号 ØD1 ØD2 ØD3 ØD4 H H1 M ØN 重量（克）
JS1637 37 16 4.5 20.65 11.56 4.6 7.6 29 60
JS2045 45 20 5.4 24.77 15.8 6.2 9.5 35 140
JS2555 55 25 6.4 30.35 19.94 7.3 11 42 200
JS3060 60 30 6.4 36.2 21.77 7.3 11 48 305

尺寸编号 ØD1 ØD2 ØD3 ØD4 过渡板厚度H( 小) H1

H2

 H3 M
JS1637 37 21 14.5 37 20 11.91

3

 20 M4*7
JS2045 45 21 17.5 45 25 16.21 3 25 M5*9
JS2555 55 25.5 21 55 25 20.32 3 25 M6*10
JS3060 60 30.5 24 60 30 22.15 3 30 M6*11
