产品概述

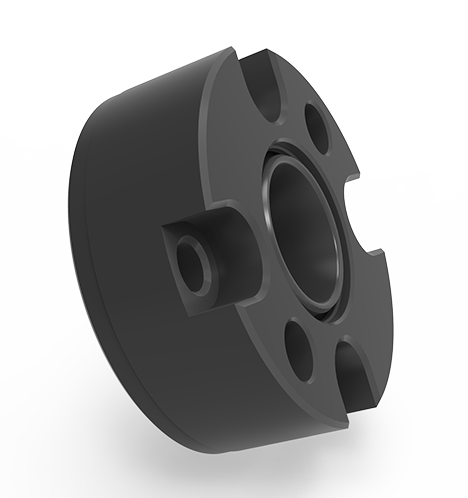

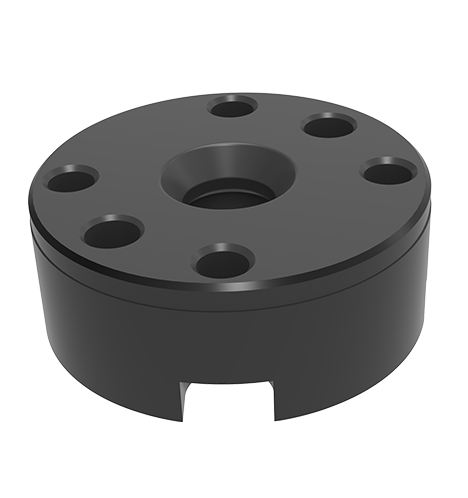

圆锥接受套
本体做四氧化三铁膜淬火回火处理。
圆锥套盐浴软氮化处理。
与圆锥销SDQS-5-CP、球锁保护套SDQS-5-B配合使用。
产品特点
本体： 四氧化三铁膜淬火回火；
圆锥套盐浴软氮化处理。
产品尺寸图
| 尺寸编号 | 类型 | A | B | C | D (g6) | E | F | 顶起力 (N) | 重量（g） |
|---|---|---|---|---|---|---|---|---|---|
| SDQS-5-C |
圆锥接受套
|
M5*0.8 | 4.5 | 30 | 38 | 10 | 15 | 300 | 100 |
| SDQS-5-S |
直柱接受套
|
-- | 101 | ||||||
| SDQS-10-C |
圆锥接受套
|
M6*1 | 37 | 45 | 14 | 19 | 450 | 179 | |
| SDQS-10-S |
直柱接受套
|
-- | 184 | ||||||
| SDQS-20-C |
圆锥接受套
|
5.5 | 45 | 55 | 18 | 24 | 680 | 337 | |
| SDQS-20-S |
直柱接受套
|
-- | 341 |
| 尺寸编号 | D1 (H7) | D2 | A (±0.05) | B | C |
|---|---|---|---|---|---|
| SDQS-5-C/S | 38 | 13 | 15.5 | 23 | M4 |
| SDQS-10-C/S | 45 | 16 | 19.5 | 28 | |
| SDQS-20-C/S | 55 | 20 | 24.5 | 24 | M5 |
