产品概述

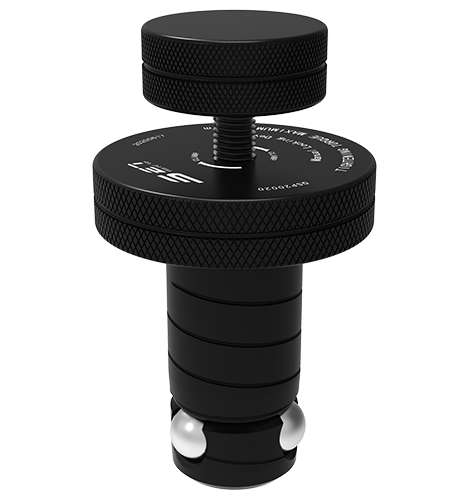

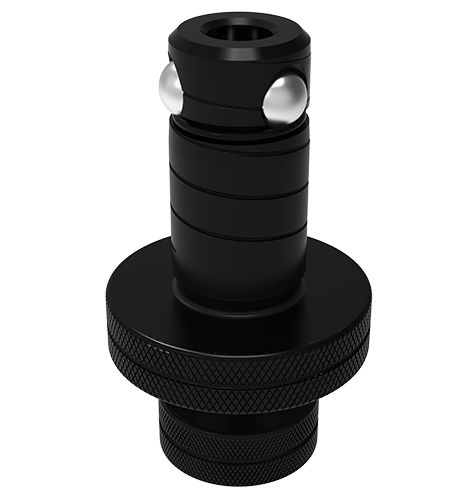

带指旋螺钉型球锁

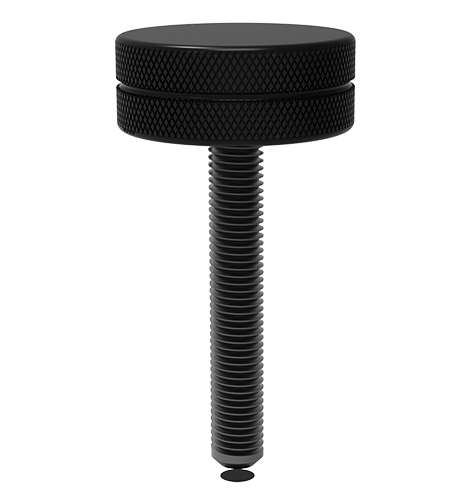

手动快速开启和锁定，采用指旋式球锁。
与接收套和定位套配合使用，工件托盘可在几秒钟内准确切换， 大限度地利用工作台。
硬化合金钢材质，表面及螺丝硬化处理。
适用于金属或非金属加工。
产品特点
手动快速打开和锁定；
表面及螺杆硬化处理；
与接受套和定位套配合，工件托盘可在几秒钟内准确切换；
材质：硬化合金钢；
重复定位精度<±0.013mm；
大限度的利用了工作台。
产品尺寸图
| 订货编号 | 夹紧力(kN) | 扭紧力矩(Nm) | 过渡板厚度±0.13 | ØD1 | ØD2 | ØD3 | H | H1 | H2 (min) |
H3 | 重量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| QZX-16020 | 5.3 | 4.5 | 20 | 32 | 25 | 16 | 36.5 | 10 | 17.5 | 8 | 135 |
| QZX-16025 | 5.3 | 4.5 | 25 | 32 | 25 | 16 | 41.5 | 10 | 22.5 | 8 | 140 |
| QZX-20020 | 13.3 | 5.3 | 20 | 40 | 25 | 20 | 39.5 | 10 | 16.5 | 10 | 210 |
| QZX-20025 | 13.3 | 5.3 | 25 | 40 | 25 | 20 | 44.5 | 10 | 21.5 | 10 | 225 |
| QZX-25020 | 30 | 11 | 20 | 45 | 30 | 25 | 44 | 10 | 16 | 10 | 345 |
| QZX-25025 | 30 | 11 | 25 | 45 | 30 | 25 | 49 | 10 | 21 | 10 | 360 |
| QZX-30020 | 44 | 18 | 20 | 50 | 30 | 30 | 49 | 10 | 16 | 13 | 440 |
| QZX-30025 | 44 | 18 | 25 | 50 | 30 | 30 | 54 | 10 | 21 | 13 | 465 |
