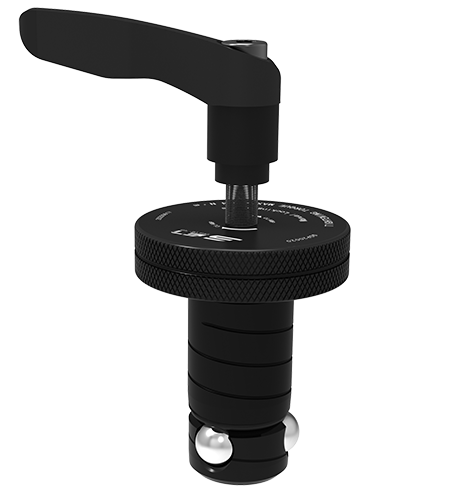

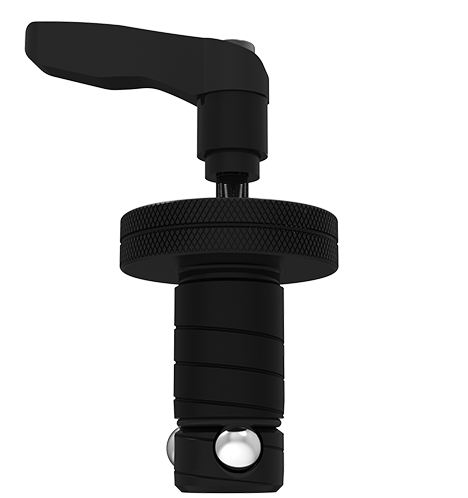

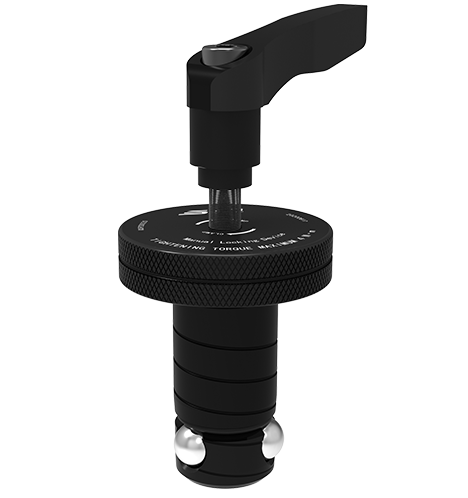

带可调手柄型球锁

✔  重复定位精度<±0.013mm

✔  夹紧力5.3kN

✔  与接受套及定位套配合使用，几秒内精准切换工件托盘

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

带可调手柄型球锁

手动快速打开、锁紧。
重复定位精度<±0.013mm，夹紧力5.3kN，拧紧力矩4.5Nm。
与接受套及定位套配合使用，几秒内精准切换工件托盘，极大限度的利用了工作台。
硬化合金钢材质，表面及螺杆硬化处理。
适用于金属或非金属加工领域。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 手动快速打开、锁紧；

  • 表面及螺杆硬化处理；

  • 与接受套及定位套配合使用，几秒内精准切换工件托盘；

苏州速易德工业装备系统有限公司（中文）

  • 材质：硬化合金钢；

  • 重复定位精度<±0.013mm;

  • 大限度的利用了工作台。

产品尺寸图

订货编号 夹紧力(kN) 扭紧力矩（Nm）
过渡板厚度±0.13
 ØD1 ØD2 H H1 H2
(min)		 H3 L 重量（g）
QSB-16020 5.3 4.5 20 16 32 36.5 8 38.5 31 40 140
QSB-16025 5.3 4.5 25 16 32 41.5 8 33.5 31 40 150
QSB-20020 13.3 5.3 20 20 40 39.5 10 37.5 31 40 240
QSB-20025 13.3 5.3 25 20 40 44.5 10 37.5 31 40 270
QSB-25020 30 11 20 25 45 44 10 48.5 42.5 65 360
QSB-25025 30 11 25 25 45 49 10 48.5 42.5 65 390
QSB-30020 44 18 20 30 50 49 13 71 54 80 470
QSB-30025 44 18 25 30 50 54 15 71 54 80 500
