背装型接受套

✔  重复定位精度<±0.013mm

✔  将接受套置于夹具切换板中，与球锁及接受套配合使用

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

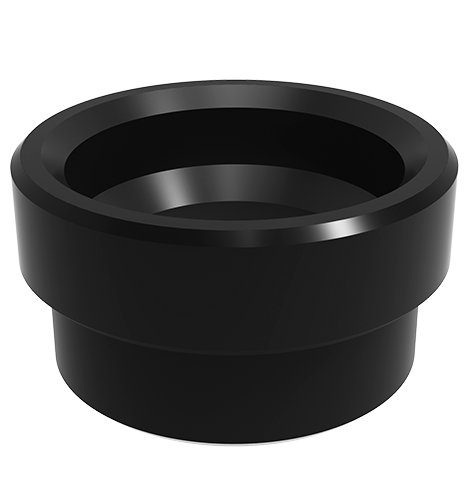

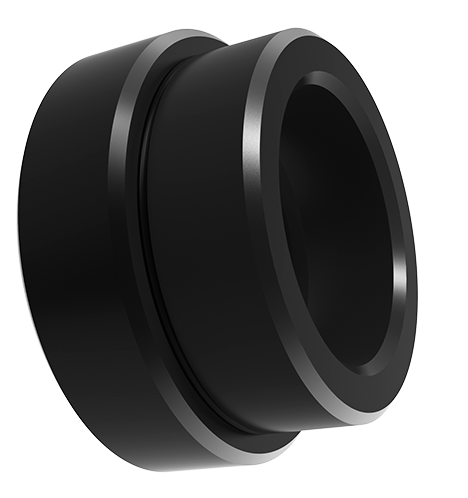

背装型接受套

高12.1mm，重20g。

本体做四氧化三铁膜淬火回火。

将接受套置于夹具切换板中，与球锁及接受套配合使用。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 本体：四氧化三铁膜淬火回火。

苏州速易德工业装备系统有限公司（中文）
产品尺寸图

尺寸编号 ØD1 ØD2 ØD3 ØD4 H H1 重量（g）
JT1629 22 16 20.65 18.6 12.1 7.24 20
JT2032 28 20 24.77 32.2 17.1 8.4 50
JT2540 35 25 30.35 40.2 21 10.3 80
JT3048 42 30 36.2 48.2 21.8 10.7 125

尺寸编号 ØM ØN 过渡板厚度L( 小) L1
JT1629 22 29 20 7.24
JT2032 28 33 25 8.74
JT2540 35 41 25 10.54
JT3048 42 49 30 10.95
