产品概述

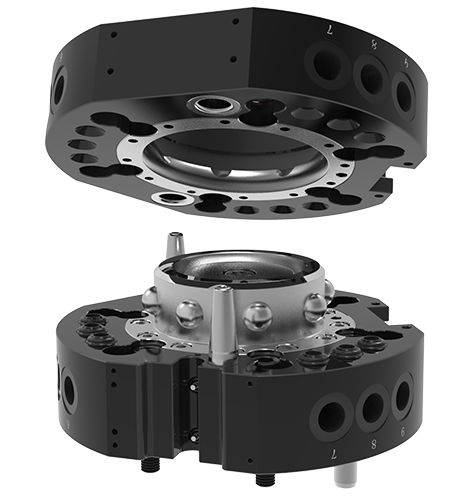

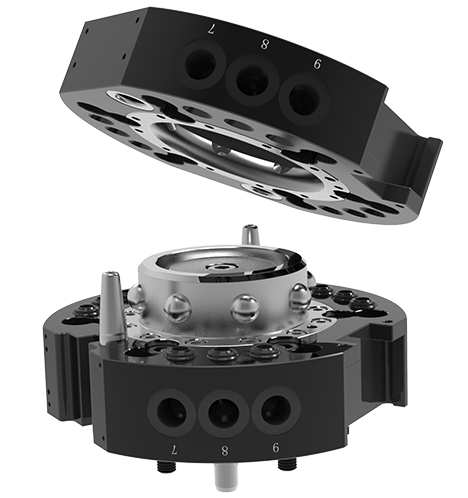

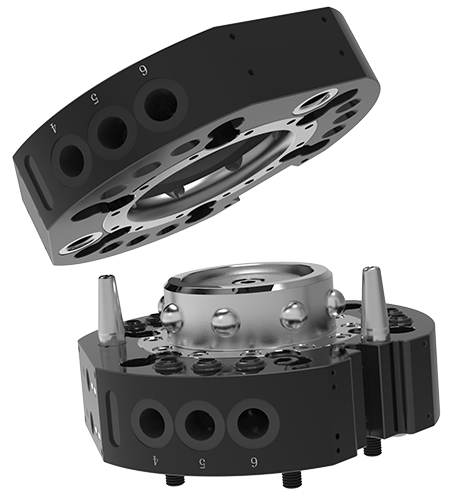

机械手快换装置
通过气压解锁、夹紧，硬化不锈钢材质。
重复定位精度<±0.015mm，可搬运重量200kg，锁紧力34730N，可选配各种电源、液体、气体模块，有特殊保险机构防止意外断气风险。
温度使用范围在5℃-60℃，标配可快速对接气源。
适用于自动化搬运、组装作业；
适用于自动化冲压、去毛刺等加工作业。
产品特点
气压解锁、夹紧；
重复定位精度<±0.015mm;
特殊保险机构防止意外断气风险；
材质：硬化不锈钢；
可选配各种电源、液体、气体模块；
标配可快速对接气源。
产品尺寸图
| 型号 | HQ-200 |
|---|---|
|
可搬运重量（kg）
|
200 |
|
力矩Mx（max）Nm
|
3220 |
|
力矩My（ max）Nm
|
3220 |
| 力矩 Mz（ max）Nm | 2760 |
| 锁紧力（N） | 34730 |
| 重复定位精度（mm） | ±0.02 |
| 重量（kg） | 5.1 |
| 锁定时 大距离（mm） | 3 |
|
气路通道空气接口螺纹
|
9*G3/8” |
| 大（max）允许XY轴偏移（mm） | ±2 |
| 大（max）允许角度偏移（°） | ±1 |
| 低（lowest）环境温度（℃） | 5 |
| 高（highest）环境温度（℃） | 60 |
| 小（min）工作压力（bar） | 4.5 |
| 大（max）工作压力（bar） | 7 |
