100公斤机械手快换装置
- 快换夹持装置通过气压解锁并夹持。其材质为硬化不锈钢。
- 其重复定位精度≤±0.015mm，锁紧力为12000N。可承载100kg工件。多种动力、液体、气体模块可选配。设有专门的保险，防止意外断气的风险。
- 使用温度范围为5℃至60℃。标准配置可快速连接气源。
- 它适用于自动化搬运和组装。
- 适用于自动冲孔、去毛刺等加工。
产品参数
尺寸图
资料下载
相关配件
产品概述

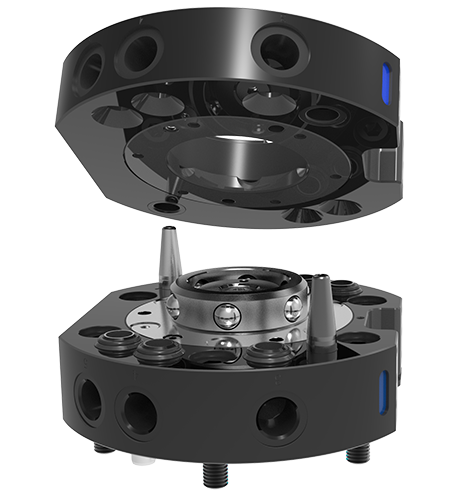

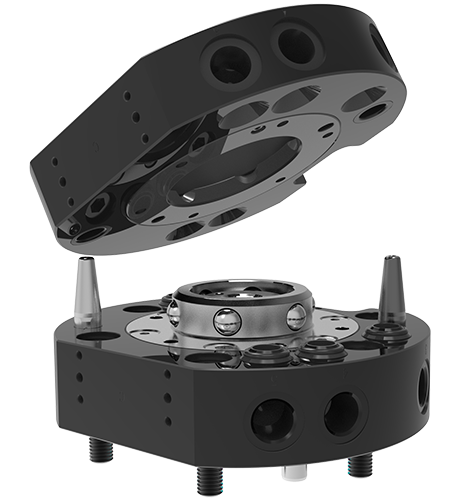

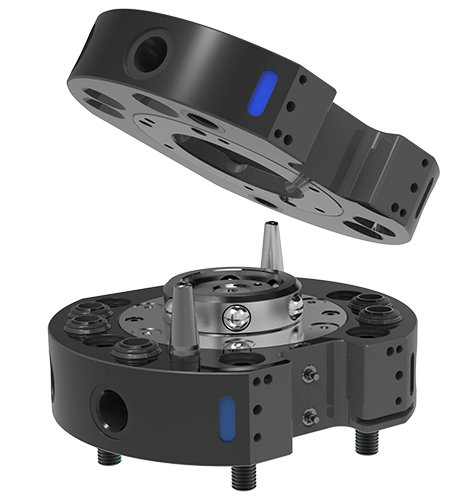

机械手快换装置
通过气压解锁、夹紧，硬化不锈钢材质。
重复定位精度<±0.015mm，可搬运重量100kg，锁紧力12000N，可选配各种电源、液体、气体模块，有特殊保险机构防止意外断气风险。
温度使用范围在5℃-60℃，标配可快速对接气源。
适用于自动化搬运、组装作业；
适用于自动化冲压、去毛刺等加工作业。
产品特点
气压解锁、夹紧；
重复定位精度<±0.015mm;
特殊保险机构防止意外断气风险；
材质：硬化不锈钢；
可选配各种电源、液体、气体模块；
标配可快速对接气源。
产品尺寸图
| 型号 | HQ-100 |
|---|---|
|
可搬运重量（kg）
|
100 |
|
力矩Mx（max）Nm
|
1626 |
|
力矩My（max）Nm
|
1626 |
| 力矩 Mz（max）Nm | 2103 |
| 锁紧力（N） | 12000 |
| 重复定位精度（mm） | ±0.015 |
| 重量（kg） | 2.4 |
| 锁定时大(max)距离（mm） | 2 |
|
气路通道空气接口螺纹
|
5*G3/8” |
| 大(max)允许XY轴偏移（mm） | ±1 |
| 大(max)允许角度偏移（°） | ±1 |
| 低(lowest)环境温度（℃） | 5 |
| 高(highest)环境温度（℃） | 60 |
| 小(min)工作压力（bar） | 4.5 |
| 大(max)工作压力（bar） | 7 |
