HSK刀柄快速换装夹具系统

✔  夹紧力10kN

✔  重复定位精度＜0.003mm

✔  可实现各个方向加工

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

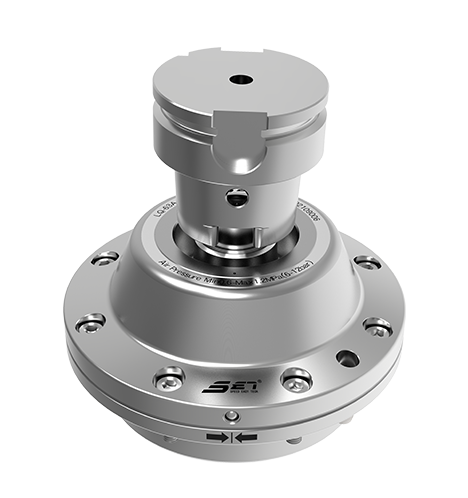

HSK刀柄快速换装夹具系统

气源打开，机械夹紧，可二次增压；
重复定位精度<0.003mm，可角向定位，具有强大的灵活性；
设计小巧，加工干涉极少，可实现各个方向的加工。
适用于3轴加工中心( +转台)和5轴加工中心上进行的多面加工而开发的高刚性刀柄快换系统。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 气源打开，机械夹紧，可二次增压；

  • 可角向定位；

苏州速易德工业装备系统有限公司（中文）

  • 重复定位精度<0.003mm;

  • 设计小巧，加工干涉极少，可实现各个方向的加工。

产品尺寸图

订货编号 解锁方法 重复定位精度（mm） 夹紧力(kN) 重量（kg）
LQ-40A 气压 ＜0.003 10 3.5
LQ-50A 气压 13 4.1
LQ-63A 气压 17 4.2
LQ-80A

气压

 40 5.6
LQ-100A

气压

 52 8.3
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）

HSK刀柄快速换装夹具系统

  1. 气源打开，机械夹紧，可二次增压；
  2. 重复定位精度<0.003mm
  3. 可角向定位
  4. 具有强大的灵活性；
  5. 设计小巧，加工干涉极少，可实现各个方向的加工。
