Capto刀柄快速换装夹具系统

✔ 夹紧力10kN

✔ 重复定位精度＜0.003mm

✔ 可角向定位

详图

联系我们

产品参数

尺寸图

资料下载

相关配件

产品概述

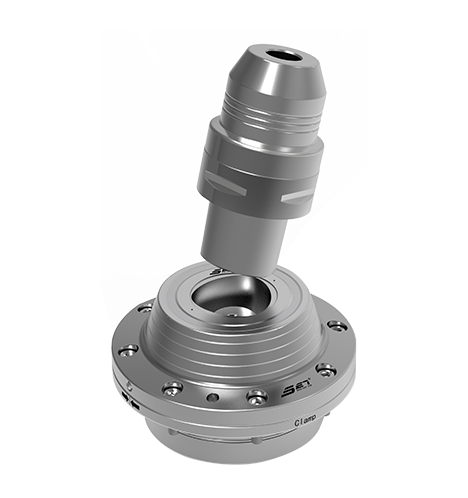

Capto刀柄快速换装夹具系统

气源打开，机械夹紧，可二次增压；
具有强大的灵活性；
重复定位精度<0.003mm；
可角向定位；
设计小巧，加工干涉极少，可实现各个方向的加工。
适用3轴加工中心( +转台)和5轴加工中心上进行的多面加工而开发的高刚性刀柄快换系统。

产品特点

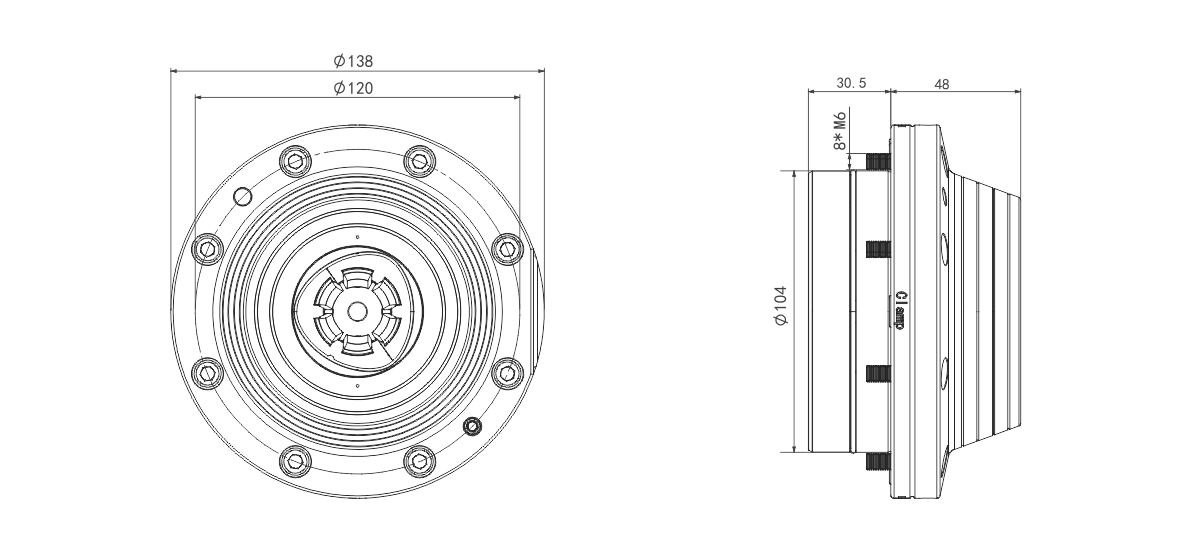

产品尺寸图

订货编号	解锁方法	重复定位精度（mm）	夹紧力(kN)	重量（kg）
LQ-Capto-C40	气压	＜0.003	10	3.5
LQ-Capto-C50	气压		13	4.1
LQ-Capto-C63	气压		17	4.2
LQ-Capto-C80	气压		40	5.6
LQ-Capto-C100	气压		52	8.3

Capto刀柄快速换装夹具系统
